Інтелектуальний звуковий маяк

Призначення

Системи звукової навігації призначені для допомоги у пошуку локацій (в першу чергу – дверей будівель, дверей громадського транспорту, світлофорів) людям із обмеженим зором. Головним елементом системи є звуковий маяк, що розміщений на об’єкті (наприклад над дверима будівлі). Маяк подає періодичний звуковий сигнал якій дозволяє людині із обмеженим зором (користувачу системи) знайти локацію (наприклад вхід до будівлі). Система створена для інтеграції із системами «розумне місто» та дозволяє розгортати сотні та тисячі маяків та обслуговувати тисячі та десятки тисяч користувачів.

Mobilis SB

“Mobilis SB” це система наступного покоління, маяк якої активується тільки у разі потреби (якщо до неї наближається користувач системи – людина із обмеженим зором). Це принципово відрізняє систему від систем попереднього покоління, маяк якої працює постійно. Такій підхід зменшує акустичне навантаження на міське середовище та дозволяє вирішити конфлікт інтересів користувачів системи та інших людей. Також важливою перевагою системи є те, що її маяк активується за допомогою спеціального активатора автоматично, по факту наближення користувача. В якості активатора маяка використовується спеціальний невеликий пульт або смартфон із спеціальним безкоштовним додатком “Moiblis Go” (доступні версії для платформ Android та iOS). Оригінальний спосіб роботи системи Mobilis SB знаходиться в процессі отримання патенту.

Завантажити безкоштовну програму для керування маяками

Android

iOS

Mobilis SB B.02 Звуковий маяк для будівель

Звуковий маяк призначений для монтажу над входом до будівлі.

Придбати

  • Напруга живлення: 5В / 2A
  • Струм споживання: 200мА (1500мА пік, 2000мА пуск)
  • Споживання енергії: 10 кВт/год за рік
  • Форма: Моноблок 145х45х30 мм
  • Діапазон температур: -40 С .. +60 С
  • Захищеність: IP33 (захист від дощу)
  • Звукова потужність: 2 Вт
  • Радіус дії: 15-30м

Відповідність стандартам та нормам:

  • Державні будівельні норми України. “Будинки і споруди. Інклюзивність будівель і споруд.” ДБН В.2.2-40:2018 (зокрема пункти 3.24, 3.39, 3.48, 7.3.5, 8.1.1, 8.5.1, 8.5.2)
  • Клас 3 (Пристрої низковольтного живлення із безпечним рівнем напруги) згідно ДСТУ EN 61140:2015/Зміна №1:2015 (EN 61140:2002/A1:2006, IDT) “Захист проти ураження електричним струмом. Загальні аспекти щодо установок та обладнання.”
  • IP33 згідно ГОСТ 14254-96 (МЭК 529-89) “Степени защиты, обеспечиваемые оболочками. (Код IР)” (діє в Україні)
  • Кліматичне виконання У2 згідго ГОСТ 15150-69 (діє в Україні)
  • Конвенція ООН про права людей з інвалідністю (затверджено 13.12.2006)
  • Extra-low voltage Appliance Class III «IEC 61140: Protection against electric shock — Common aspects for installation and equipment. International Electrotechnical Commission. 2001»
  • IP33 according to IEC 60529: Degrees of protection provided by enclosures (IP Code)
  • Convention on the Rights of Persons with Disabilities (adopted by the United Nations General Assembly on 13 December 2006)

Активація: Спеціальна програма для смартфону для користувача або радіо пульт Bluetooth LE
Режим включення: Автоматичний, по факту наближення користувача

Налаштування:

Для налаштування маяка доступна спеціальна програма для смартфону для персоналу будівлі.
Набір функцій адміністрування залежіть від варіанту програми.

Додаткова інтеграція (функції налаштовуються програмно):

  • Bluetooth Classic, Bluetooth LE, WiFi
  • Додатковий 1 вхід / вихід (одно / двонаправлений TTL інтерфейс)

Мобільний додаток для активації маяків Mobilis


Завантажити

Безкоштовна програма “Mobilis Go” призначена для автоматичної активації маяків Mobilis при наближенні до них.

Програма призначена для тривалої постійної роботи, зокрема користувач може активувати її при виході на вулицю та деактивувати при поверненні додому.
Після запуску програми вона може продовжувати роботу у фоновому режимі, що дозволяє використовувати смартфон для інших задач.

Програма видає голосові повідомлення  про стан роботи системи.

Інтерфейс адаптований для користувачів із обмеженням зору. Програма оптимізована для мінімального використання ресурсів смартфону з метою економного використання заряду акумулятора.

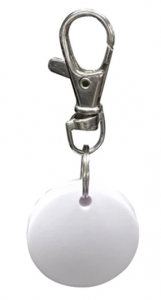

Mobilis Пульт-активатор для користувача для зв’язки ключів


Придбати

Пульт призначений для використання користувачами системи для автоматичної активації маяків Mobilis при наближенні до них.
Пульт розрахований для тривалої постійної безперервної роботи.
Корпус пульта виконаний у формі брелку.

  • Живлення від 1 батареї CR 2032 (3V)
  • Термін служби батареї: 12 місяців типового використання
  • Вимикач On / Off
  • Звукова індикація режиму роботи та стану батареї
  • Автоматичне вимикання через 12 годин роботи

Для активації маяків системи Mobilis доступний безкоштовний мобільній додаток. Пульт є альтернативою для користувачів, які не користуються смартфонами.

Програма адміністратора для керування маяками Mobilis

Призначена для керування маяком, функції програми:

  • Завантаження звукових файлів повідомлень
  • Керування повідомленнями
  • Завантаження оновлення ПЗ маяка
  • Керування параметрами маяка

Mobilis SB T.02 Звуковий маяк для міського транспорту

Звуковий маяк призначений для монтажу над першими дверима громадського транспорту. Видає звуковий сигнал та інформує голосом про номер маршруту транспорту.

  • Напруга живлення: 9В..48В
  • Потужність споживання: 1 Вт в режимі очікування (10 Вт пік в момент сповіщення)
  • Форма: Внутрішній блок (для монтажу під лобове/бокове скло): 140х45х30 мм, вага 90г;
  • Зовнішній гучномовець: Мінімальний опір 4 Ом
  • Діапазон температур: -40 С .. +60 С
  • Захищеність: Внутрішній блок IP33, Зовнішній блок: згідно специфікації гучномовця
  • Звукова потужність: до 3 Вт
  • Радіус дії: 15м .. 30м (залежить від розташування / антени)

Активація: Спеціальна програма для смартфону для користувача або радіо пульт Bluetooth LE
Режим включення: Автоматичний, по факту наближення користувача

Налаштування:
Система може бути інтегрована із автоматизованою системою індикації номера марштуту.
Для налаштування маяка доступна спеціальна програма для смартфону.

Додаткова інтеграція (функції налаштовуються програмно):

  • Bluetooth Classic, Bluetooth LE, WiFi
  • Оптично ізольований захищений RS485/RS422 serial interface (може бути застосований для інтеграції із системою індикації маршруту)
  • Вхід для оптично ізольованого захищеного датчика напруги (або струму)
    для сигналу “двері відкрито (розблоковано)”
  • Оптично ізольований неполярний захищений релейний вихід
    для сигналу “незряча людина в полі зору”, SSR Form1A(NO) 55V max, 1A max
  • Додатковий 1 вхід / вихід (одно / двонаправлений TTL інтерфейс)

Додаткові функції (опції) програми для водія (можуть бути розроблені за погодженням):

  • GPS Трекінг рухомого складу (інтеграція з функцією «диспетчер міського транспорту»)
  • Автоматичний розрахунок часу прибуття на зупинку (в т.ч. для системи «розумних зупинок»)
  • Інтеграція із системою «розумна зупинка» (відображення часу очікування та номерів маршрутів найближчого рухомого складу)
  • Другий звуковий канал: Автоматичне інформування в салон про назву зупинки
  • Можливість підключення додаткових датчиків (відкриття дверей і т.і.)

Mobilis SB L.01 Звуковий маяк для світлофорів

Звуковий маяк призначений для монтажу над пішохідним переходом регульованого перехрестя.
Видає звуковий сигнал та інформує голосом про колір світла (зелений / червоний).

  • Напруга живлення: 5В..32В (опція блока живлення від 220В)
  • Струм споживання: 5В 200мА в режимі очікування, 5В 1500мА пік
  • Споживання енергії: 10 кВт/год за рік
  • Форма: PCB для включення до складу виробу
  • Діапазон температур: -40 С .. +80 С
  • Захищеність: IP33 (захист від дощу)
  • Звукова потужність: 2 Вт
  • Радіус дії: 10-20м

Активація: Спеціальна програма для смартфону для користувача або радіо пульт Bluetooth LE
Режим включення: Автоматичний, по факту наближення користувача
Входи: Індикатор включення зеленого світла (TTL)

Система видає звукову інформацію про активне світло світлофору (зелений / червоний) шляхом надання відповідних запрограмованих повідомлень.

Додаткова інтеграція (функції налаштовуються програмно):

  • Bluetooth Classic, Bluetooth LE, WiFi
  • Додатковий 1 вхід / вихід (в базовий версії задіяний як вхід «зелене світло»)

Mobilis SB E.01 Звуковий маяк для інтеграції в систему «розумне місто» (вбудований)

Звуковий маяк призначений для роботи в складі інших системи «Розумного міста» та/або для інтеграції із існуючими системами звукового сповіщення (зокрема на транспорті, будівлях та спорудах).

Аппаратна інтеграція:

Вихід сигнал: UD “Абонент в радіусі дії”  для інтеграції із системами, що формують звук  та керують повідомленнями самостійно
Вихід аудіо 5В, 20 мА: AO «Аудіо вихід» звукового сигналу для подачі на підсилювач гучномовця для систем, де маяк керує повідомленнями
Входи SB0, SB1,SB2: SBx «Вибір аудіо сигналу» В разі потреби, до 8 повідомлень, для систем, де маяк керує повідомленнями
Інтерфейс RS232 TTL 3.3V: Двонаправлений протокол керування зокрема вибір до 199 повідомлень, для систем, де маяк керує повідомленнями

Програмна інтеграція:

Bluetooth (+LE) / SPI / UART (протокол за погодженням)

Параметри

  • Живлення: 5В 200мА
  • Форма: ОЕМ (плата без корпусу), PCB (для монтажу на плату)
  • Діапазон температур: -40 С .. +60 С
  • Радіус дії: 10м .. 30м (залежить від корпусу / розтащування)

Активація: Спеціальна програма для смартфону для користувача або радіо пульт
Режим включення: Автоматичний, по факту наближення користувача
Додаткова інтеграція (функції налаштовуються програмно):

  • Bluetooth Classic, Bluetooth LE, WiFi
  • Додатковий 1 вхід / вихід
